Jenis-jenis Mikrokontroller dan Perbedaannya

Mikrokontroler yang beredar saat ini dapat dibedakan menjadi 2 macam berdasarkan arsitekturnya yaitu :

CISC & RISC

1) CISC (Complex Instruction Set Computing)

CISC memiliki jumlah instruksi yang lebih banyak tetapi memiliki fasilitas internal yang minimal (seri AT89 memiliki 255 instruksi). Program assembly pada CISC menjadi lebih sederhana karena sudah ada instruksi yang kompleks.

Untuk membuat instruksi yang kompleks seperti instruksi perkalian, pembagian dan instruksi lain yang rumit maka diperlukan hardware yang kompleks juga. Dibutuhkan ribuan gerbang logik transistor untuk membuat prosesor CISC. Instruksi yang kompleks juga membutuhkan jumlah siklus mesin yang lebih panjang untuk dapat menyelesaikan eksekusinya.

2) RISC (Reduced Instruction Set Computing)

RISC memiliki fasilitas internal yang lebih banyak tetapi memiliki jumlah instruksi yang minimal (seri PIC16F hanya ada sekitar 30 lebih instruksi).

Program asssembly dengan arsitektur RISC menjadi lebih kompleks bila dibandingkan dengan CISC karena hampir semua instruksi RISC adalah instruksi dasar yang umumnya hanya memerlukan 1 siklus mesin untuk menjalankannya.

Misalnya pada RISC tidak mendukung instruksi untuk perkalian sehingga untuk membuat program perkalian harus menggunakan instruksi dasar seperti instruksi penjumlahan dan lain-lain.

Pada arsitektur RISC tidak diperlukan hardware yang kompleks, prosesor yang tidak rumit akan semakin cepat dan handal. Untuk merealisasikan instruksi dasar yang jumlahnya tidak banyak maka RISC tidak memerlukan gerbang logik yang banyak membuat dimensi IC dan konsumsi dayanya umumnya lebih kecil dibandingkan arsitektur CISC.

Beberapa jenis mikrokontroler antara lain :

1) AVR

AVR

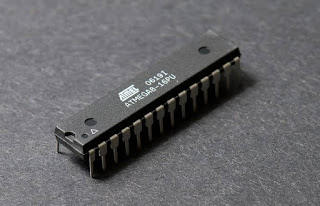

Mikrokonktroler Alv and Vegards Risc processor atau sering disingkat AVR merupakan mikrokonktroler RISC 8 bit. Karena RISC inilah sebagian besar kode instruksinya dikemas dalam satu siklus clock. AVR adalah jenis mikrokontroler yang paling sering dipakai dalam bidang elektronika dan instrumentasi.

Secara umum, AVR dapat dikelompokkan dalam 4 kelas. Pada dasarnya yang membedakan masing-masing kelas adalah memori, peripheral dan fungsinya. Keempat kelas tersebut adalah keluarga ATTiny, keluarga AT90Sxx, keluarga ATMega dan AT86RFxx.

2) MCS-51

MCS-51

Mikrokonktroler ini termasuk dalam keluarga mikrokonktroler CISC. Sebagian besar instruksinya dieksekusi dalam 12 siklus clock. Mikrokontroler ini berdasarkan arsitektur Harvard dan meskipun awalnya dirancang untuk aplikasi mikrokontroler chip tunggal, sebuah mode perluasan telah mengizinkan sebuah ROM luar 64KB dan RAM luar 64KB diberikan alamat dengan cara jalur pemilihan chip yang terpisah untuk akses program dan memori data.

Salah satu kemampuan dari mikrokontroler 8051 adalah pemasukan sebuah mesin pemroses boolean yang mengijikan operasi logika boolean tingkatan-bit dapat dilakukan secara langsung dan secara efisien dalam register internal dan RAM. Karena itulah MCS51 digunakan dalam rancangan awal PLC (programmable Logic Control).

3) PIC

PIC

Pada awalnya, PIC merupakan kependekan dari Programmable Interface Controller. Tetapi pada perkembangannya berubah menjadi Programmable Intelligent Computer. PIC termasuk keluarga mikrokonktroler berarsitektur Harvard yang dibuat oleh Microchip Technology.

Awalnya dikembangkan oleh Divisi Mikroelektronik General Instruments dengan nama PIC1640. Sekarang Microhip telah mengumumkan pembuatan PICnya yang keenam.

4) ARM

ARM

ARM adalah prosesor dengan arsitektur set instruksi 32bit RISC (Reduced Instruction Set Computer) yang dikembangkan oleh ARM Holdings. ARM merupakan singkatan dari Advanced RISC Machine (sebelumnya lebih dikenal dengan kepanjangan Acorn RISC Machine). Pada awalnya ARM prosesor dikembangkan untuk PC (Personal Computer) oleh Acorn Computers, sebelum dominasi Intel x86 prosesor Microsoft di IBM PC kompatibel menyebabkan Acorn Computers bangkrut.
